為適應河流方向與行車路線不垂直的橋梁要求，可將錨固鋼筋和位移控制箱斜向布置，即將伸縮量為0-80mm的各種伸縮裝置及MZL160-1200mm的模數式伸縮裝置的錨固鋼筋及位移控制箱水平傾斜焊接在異形邊梁上，其錨固鋼筋與邊梁的交角隨橋梁的傾斜方向與傾斜程度而改變。

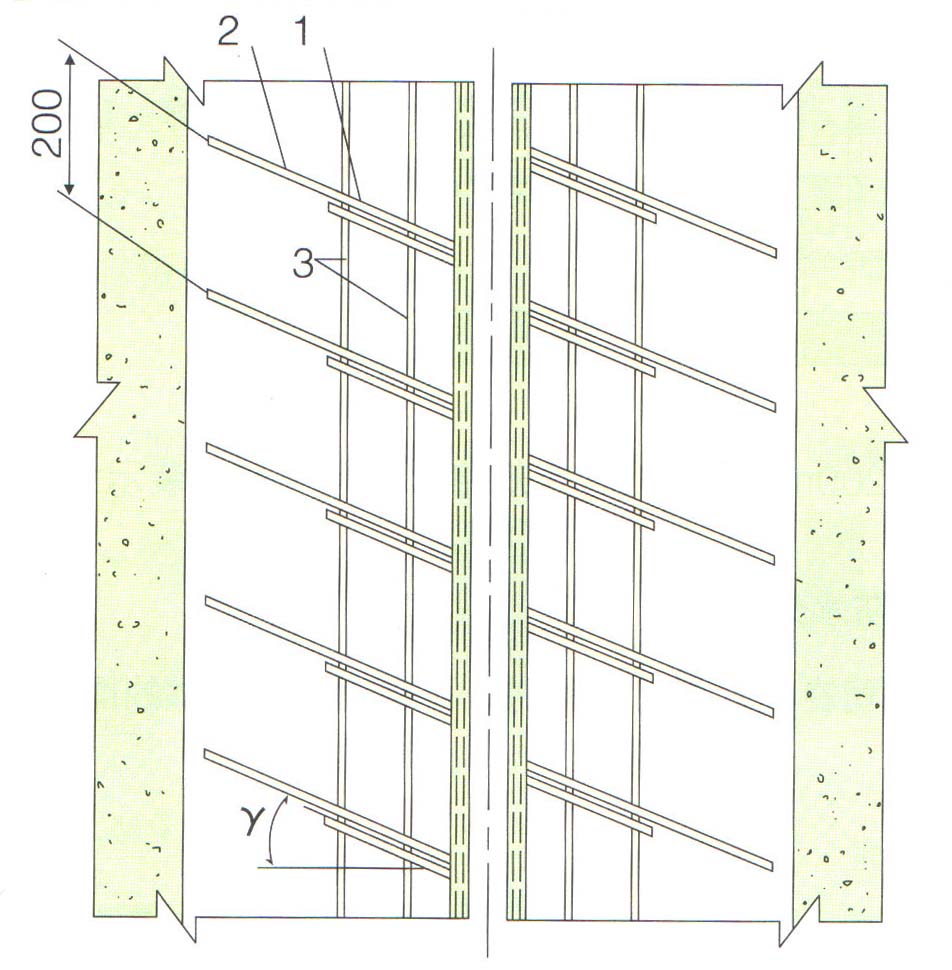

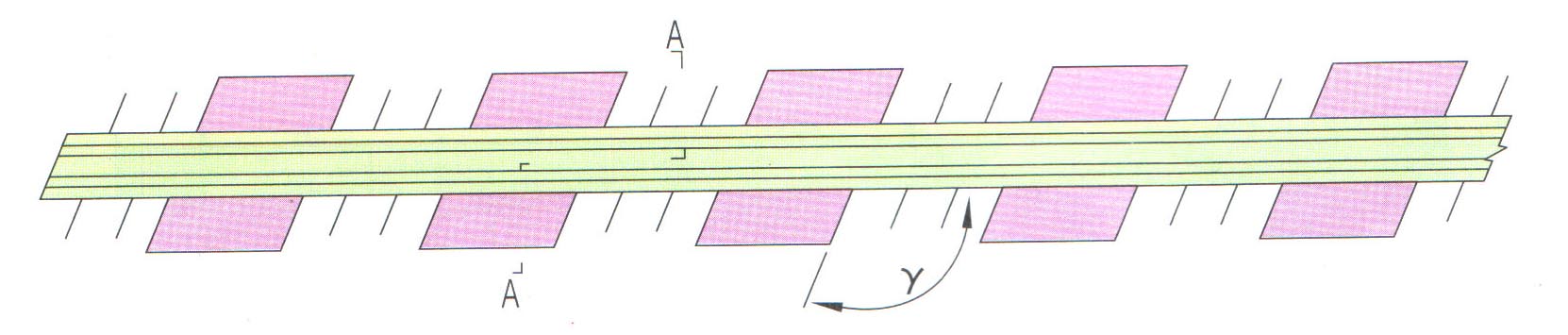

GQF-C型伸縮縫裝置斜向布置平面圖（錨筋布置圖）
1-伸縮裝置上的錨固鋼筋
2-梁板上預埋鋼筋
3-橫向穿連鋼筋

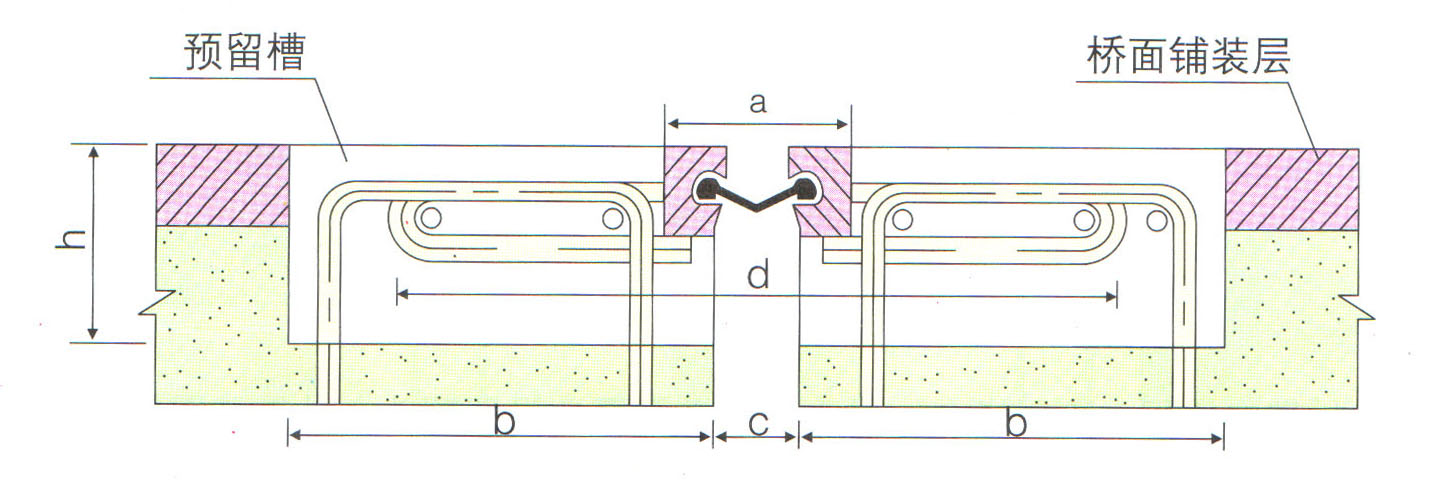

GQF-C型裝置斷面圖（安裝示意圖）
a-伸縮裝置上面間距 b-半幅預埋槽的寬度 c-相鄰梁板間距
d-伸縮裝置總寬度 h-預留槽高度
圖中：h、b分別為預留槽深度與寬度，γ為錨固筋與邊梁之間的角度，用戶可以根據橋梁實際預留槽寸選擇GQF-C、GQF-Z、GQF-F、GQF-L中任意一種，如用戶有特殊要求，可向我公司提供具體圖紙，我公司將為您另行設計。

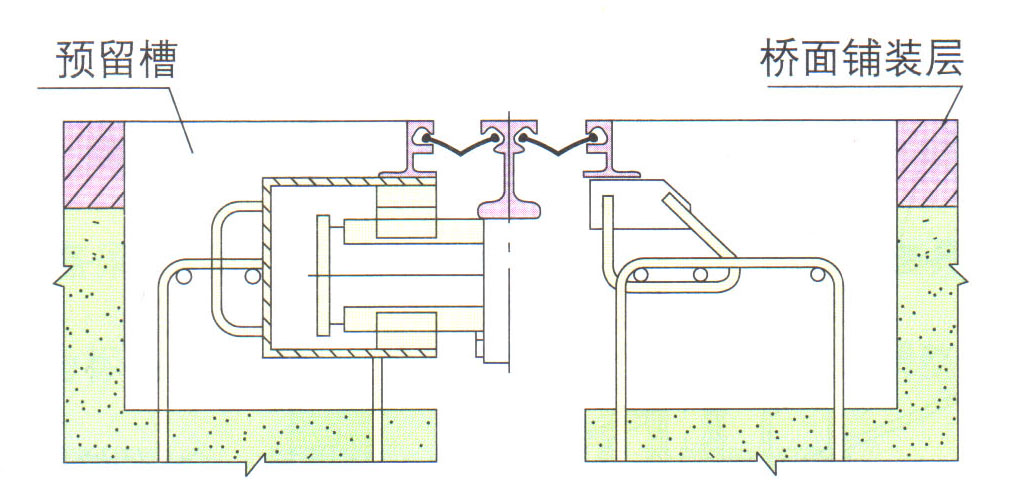

160型伸縮裝置斷面圖（安裝示意圖）
具體尺寸可參照160-1200mm的伸縮裝置規格總體尺寸與安裝示意圖

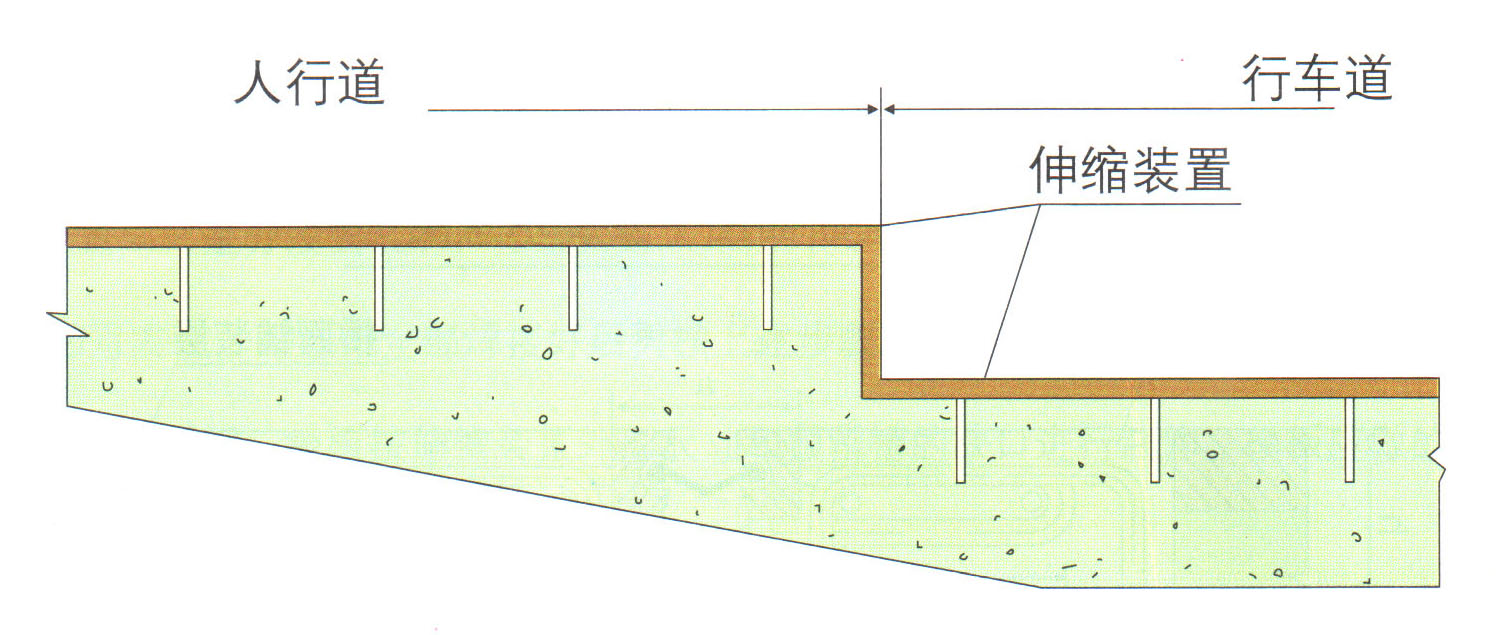

為適應人行道與行車道的過渡，本公司在制作伸縮縫時，可根據用戶提供的圖紙制作與路面相適應的伸縮裝置。如圖：

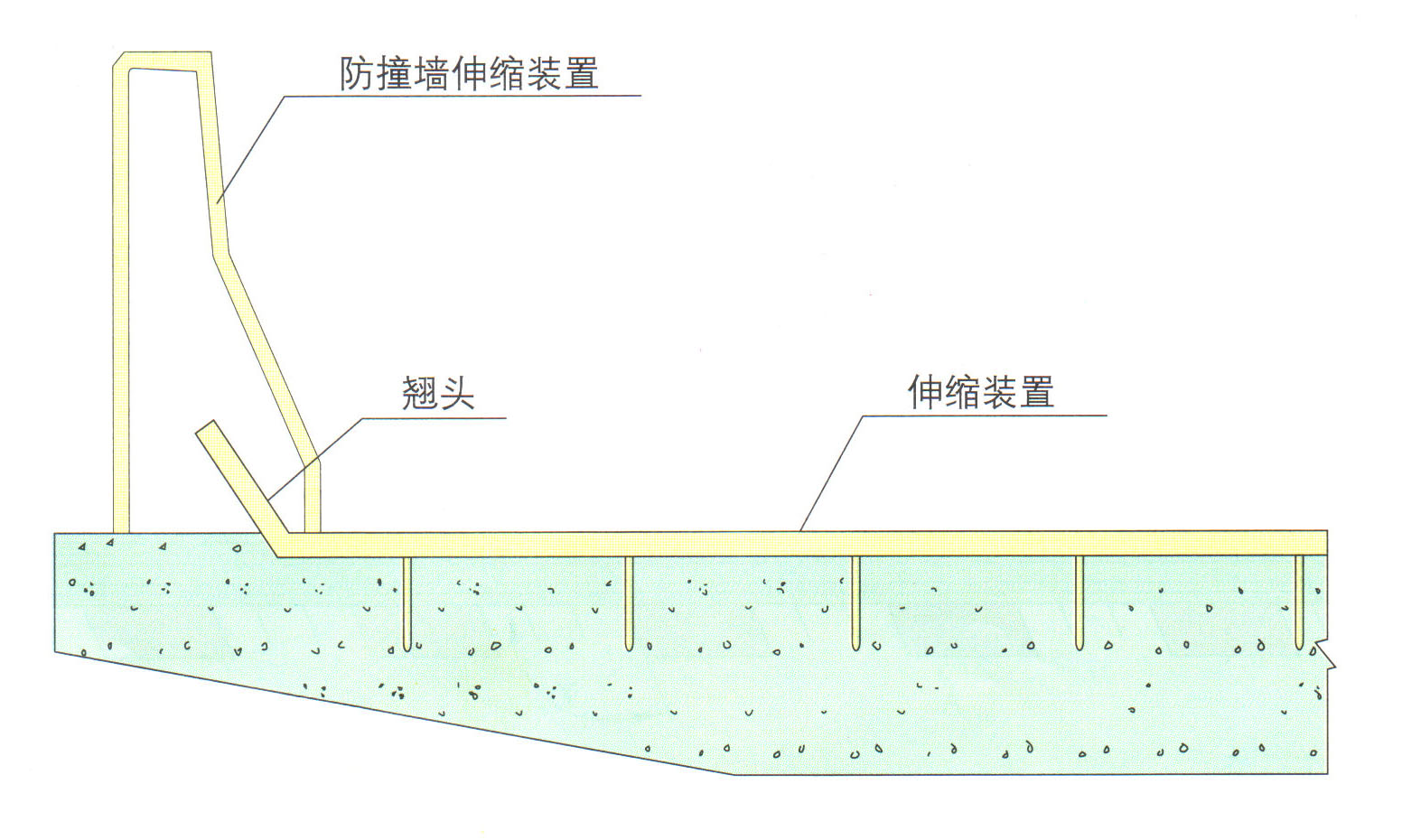

為了防止橡膠密封帶內的積水流向墩臺?？稍谏炜s裝置兩端設計翹頭，伸縮裝置的翹頭可根據不同的路面設計不同的樣式（翹起長度及角度）。翹頭一般設置于防撞墻內部。如圖：
